偏擺NC送料機結構及工作流程

 圓片在制造行業用途廣泛，而使用沖床進行圓片落料加工則是沖床的常見用途之一。目前對圓片落料加工生產時，大多數沖壓業主都是使用人工手動對沖床進行送料，此種生產方式勞動強度大，一旦操作不當或是過度勞累時向沖床內送料就會有嚴重的安全事故發生，而且人工送料相比機器送料品質可靠更費時，第二精確度低，增加生產時間，生產效率低且落料圓片的成品率低。因此越來越多的客戶選擇了為沖床搭配上送料機來進行連續的落料加工生產。
　　為沖床搭配送料機后的圓片加工生產線確實能夠提高生產效率，提高圓片落料成品品質，不過因圓片產品比較特殊導致其仍有一個非常大的問題存在，那就是目前的送料機不管是空氣送料機、滾輪送料機、NC送料機都只能同一直線上送料，導致圓片沖壓后，會有很多的邊角料產生，造成了大的材料浪費，生產成本未能得到有效的控制。
　　為此，晉志德機械專為圓片落料沖壓加工生產客戶設計生產了一款偏擺NC送料機，其相比標準型NC送料機，增加了由伺服馬達控制的左右移動工作機架，通過偏擺移位來調整沖壓圓片的位置，自動化程序排布能讓圓片下料實現圓圓互切，讓材料在沖壓工作時達到高利用率。
　　

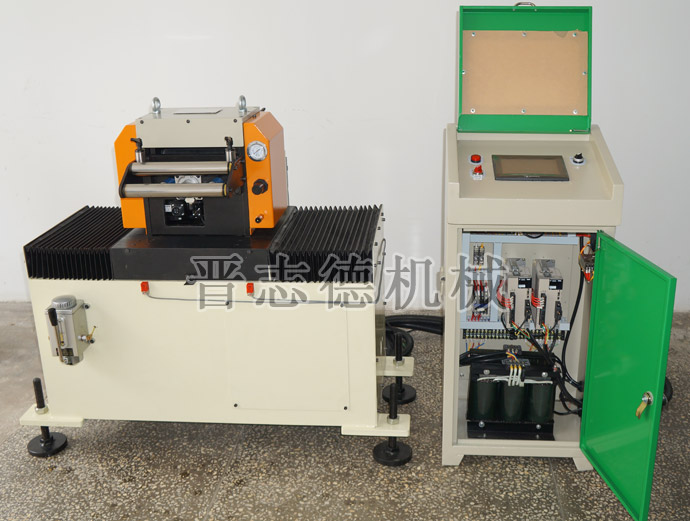

　　晉志德偏擺NC送料機由工作機架、送料機頭、電控箱三大主體結構組成，其中工作機架上設置有左右方向的兩條平行的直線導軌，與兩導軌平行且在兩導軌的中心處設有滾珠絲桿，導軌上設有左右移動架，左右移動架的下方設有螺套，螺套與滾珠絲桿的螺紋相配套；左右移動架上設有兩條與之左右平行的平行軸，平行軸與機座導軌垂直，平行軸固定在左右移動架內，兩條平行軸之間設有螺桿，兩條平行軸上設有前后移動架，前后移動架的下方設有螺套，螺套與左右移動架的螺桿的螺紋相配套；機座內上增設設伺服馬達來驅動螺桿和滾珠絲桿，伺服馬達通過信號線與控制箱連接。
　　偏擺NC送料機實際搭配沖床使用時，在控制箱設置好程序后沖床送料機的伺服馬達驅動滾珠絲桿推動左右移動架，從左向右把材料推進沖床開始沖壓，當材料從左到右沖壓完后伺服馬達會驅動左右移動架上的螺桿把前后移動架往前推進一步，然后伺服馬達又驅動滾珠絲桿把左右移動架從右到左往回推，材料的第二排又開始沖壓，如此實現圓圓互切式的沖壓生產，大化的提高了材料的利用率。
