NC送料機與沖床連線說明

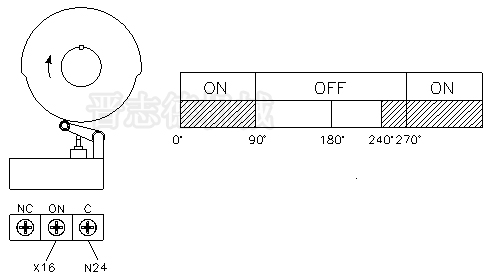

 1、沖床送料凸輪信號
　　1) NC送料機送料開始信號的調整是由沖床旋轉凸輪來設定。
　　2) 送料開始信號的時間，意思是沖床沖壓時從那一個角度開始送料。
　　3) 本圖1-1例的送料信號以240°-90°設定開始。
　　

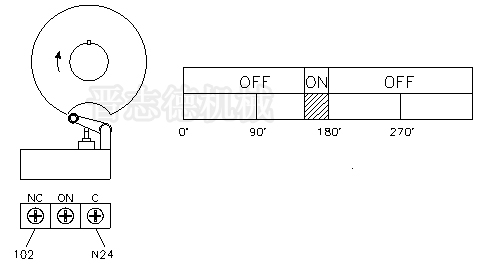

　　2、自動放松凸輪開關
　　1) 配合沖模調整NC送料機放松時間。
　　2) 當沖床旋轉凸輪是凹形時，開關使用b接點，如圖1-2所示為放松裝置時序圖。
　　
　　3、NC送料機與沖床連動停止信號連線說明
　　1）先須外加一個繼電器，并聯在沖床異常燈的電源側。
　　2）將端子2B，2C連接于繼電器C共點上。
　　

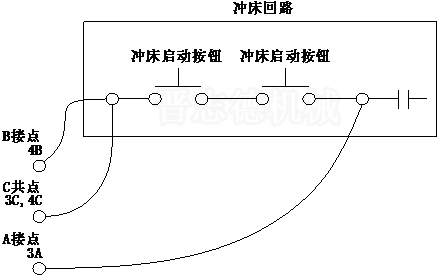

　　4、NC送料機與沖床啟動信號連線說明
　　※NC送料機為主動控制模式
　　1）將沖床操作箱上的操作開關切至安全一行程（單動）的位置。
　　2）沖床動作一次。
　　3）按下手動鈕，再按啟動鈕一次，使材料前進一行程長度。
　　4）重復3、4步驟至動作很順暢為止。
　　5）按自動鈕，再按啟動鈕。此時，送料機做一行程送料，料卷送料與沖床運動由送料機傳來的信號通知沖床做動作。
　　

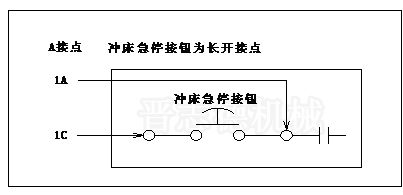

　　5、NC送料機與沖床緊急停止連線
　　1）沖床急停按鈕為長閉按點，將端子1B，1C串聯于沖床急停按鈕接線上。
　　
