蝸輪蝸桿在厚板整平機上的運用

 整平機使用的品質可靠步就是讓材料通過整平機機頭，然后壓緊材料，這是材料整平的關鍵一步，普通整平機是通過四個普通的螺絲桿來壓料，通過手動旋轉機頭手柄來實現的，但當材料過厚（過3.0mm）時，使用螺絲桿來壓料就很難將材料真正壓緊，因此厚板整平機均采用蝸輪蝸桿結構來代替螺絲桿壓料（并由氣缸帶動材料在整平機中運動），通過旋轉手輪來調節，調節簡單方便，旋轉手輪一圈，整平上輪僅下降1mm可作精細的調整。
　　整平機所使用的蝸輪蝸桿結構由蝸桿帶動蝸輪（齒數較少呈螺旋狀的螺桿稱之為蝸桿，而和蝸桿相咬合的另一方稱之為蝸輪），具有減速比高，調節精準，傳動圓滑安靜等特點。
　　作為厚板整平機核心裝置，要想確保整平機達到精密、可靠、穩定的效果，必須確保蝸輪蝸桿加工精度和高性能，因此必須對其進行細致的檢驗，而蝸輪齒輪的檢驗以齒面接觸部位和齒隙之測定為重要的項目。
　　整平機中蝸桿與蝸輪齒合率測定：
　　晉志德機械在蝸桿與蝸輪的相關檢測上除了尺寸精度外，特別針對蝸桿與蝸輪轉動時齒部嚙合率及齒間隙做測量以此進一步提升蝸桿與蝸輪的品質，達到齒輪精度上的需求。

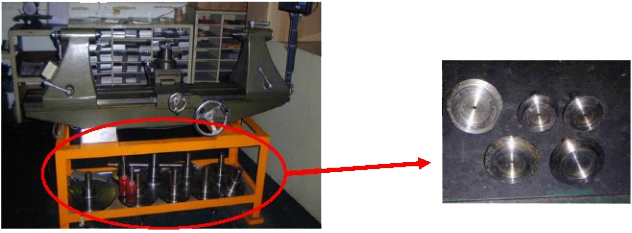

　　蝸輪蝸桿檢測設備如下圖示：
　　
　　　　　　　　　蝸輪蝸桿齒合機　　　　　　　　　　　　　　　　　　　　　　所用治具
　　齒合率測定程序：
　　

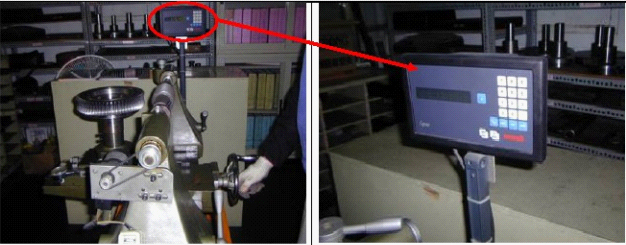

　　　　　　　　　蝸輪蝸桿齒合機　　　　　　　　　　　　　　　　　數控顯示器
　　
　　　　　　　　　齒部涂覆 薄薄的 紅丹　　　　　　　　　　　　　轉動嚙合檢測
　　

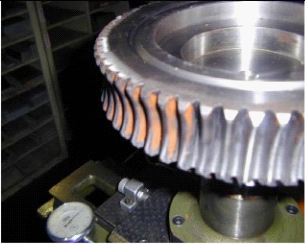

　　　　　　　　　嚙合檢視.判定
　　晉志德在蝸桿與蝸輪的相關檢測上藉由蝸輪蝸桿與齒合機的檢測應用，大幅提升齒輪所要求的性能四大項目：
　　1、盡可能使用小型齒輪，調節更加精細。
　　2、傳動更大的動力，使調節更加方便。
　　3、轉動噪音減到低。
　　4、正確傳達轉動。
　　通過蝸輪蝸桿檢測設備確保蝸桿及蝸輪的加工品質，并進一步提高齒輪之精度等級，讓相關齒輪零件在厚板整平機裝配后能達到高的效能及品質，品質提升滿足客戶需求是晉志德持續追求、不斷改進的目標。
